Otros Joubert-Nivelt ALIEVA 60 2010

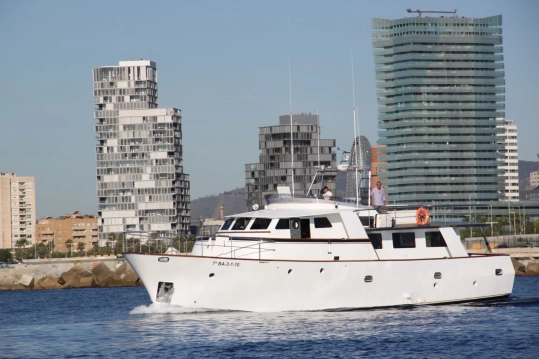

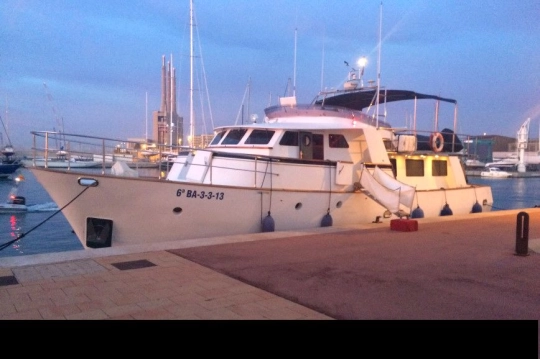

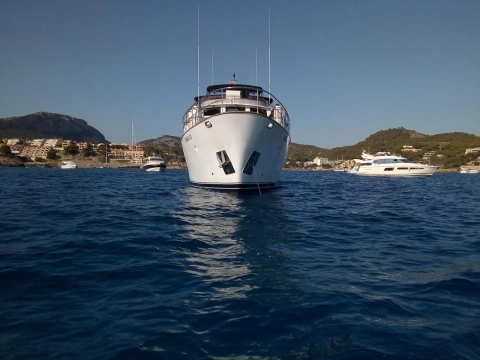

ALIEVA es una embarcación marinera por naturaleza, un barco de líneas clásicas con un equipamiento y un confort envidiables y que ofrece una gran estabilidad en la navegación de Clase 1 Transoceánica con la garantía CE, incluyendo las últimas normas de seguridad. El barco tiene una capacidad de 10 pasajeros y dos tripulantes.
Diseñado por el arquitecto naval Goubert Nivelt, Alieva es un barco de acero naval, robusto, luminoso, con mucho espacio de estiba y con estancias ideales para que 12 personas disfruten a bordo del mejor crucero.
La decoración, en cerezo y teca, realza y redimensiona los distintos ambientes interiores proporcionando un esplendor, elegancia y modernidad que sobrepasa los parámetros habituales en este tipo de embarcaciones.
La puerta deslizante de la entrada conduce a un gran salón, perfectamente iluminado gracias a los grandes ventanales del barco y equipado con un cómodo mobiliario, como el sofá tapizado en tonos cálidos o un completo Home Cinema.

CALIDAD PINTURA

• Pintura casco y estructura: 2 capas TITAN exterior
• Pintura obra viva: 4 capas TITAN antifouling 2 capas
• Pintura zonas húmedas paso AWLGRIP antiderrapante granulada con arenilla.

EQUIPO DE CUBIERTA Y PASILLOS

• Regala de madera maciza natural 6 capas Barniz EPIFANES.

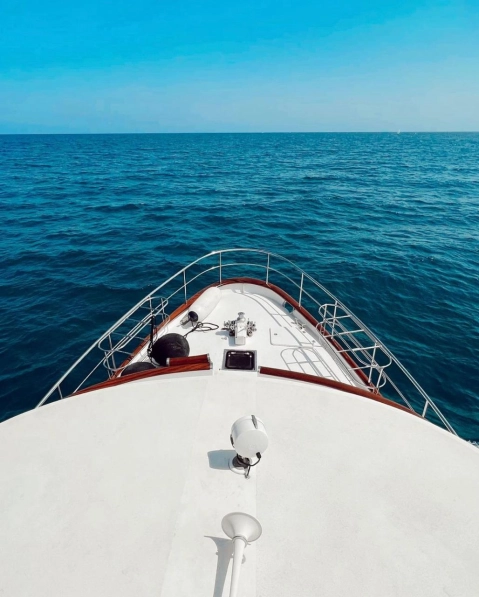

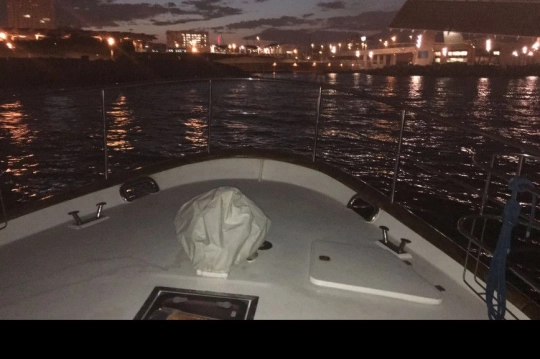

AMARRE -FONDEO

• Protector de ancla proa inoxidable.
• Ancla tipo Danforth 40 Kg.
• Molinete eléctrico Lofrans Titanic B1 de 2kw.
• Subida / bajada con winche superior y mando a distancia con interruptores en puente y flybridge
• 4 Cornamusas de amarre de inoxidable zona proa.
• 2 Gateras inoxidable zona proa.
• Compartimiento de fondeo estanco reforzado para 100 m.
• Cadena de 12 m/m, y cabos con auto vaciadores y tapa de cierre superior con llave.
• Cornamusas y gateras en zona popa y gateras en pasillos laterales.

OTRAS PROTECCIONES

• Candeleros con pasamanos en tubo inoxidable que rodean toda la zona de proa hasta los escalones laterales y todo el flybridge.
• BAÑERA Bañera auto-vaciante
• Regalas y espejo de teka maciza natural
• 2 Pañoles de bañera con cierre autovaciantes.
• Gran Pañol lavandería con puerta asistida por motor eléctrico accesible al compartimiento por escalera inoxidable.
• Punto de ducha para baldeo/ducha fría.
• Plataforma de baño en madera teka maciza.
• Pasarela en teka e inoxidable con ruedas articulada utilizable por popa y por los accesos de babor y estribor.
• Cornamusas en puntales de popa para estiba de pasarela.
• Altavoces exteriores, cámara de popa, y tomas corriente estanca.
• Proyectores de amarre de popa.
• Enlace homologado expulsión Aguas Negras al exterior.
• Cámara de visión de amarre de popa.

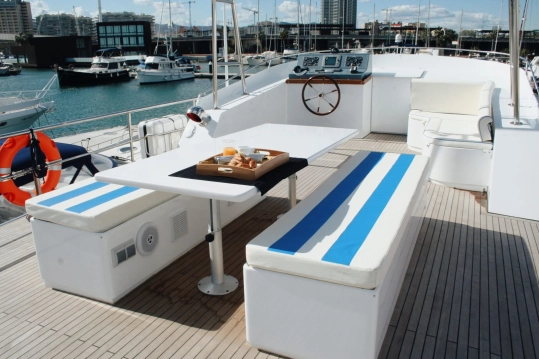

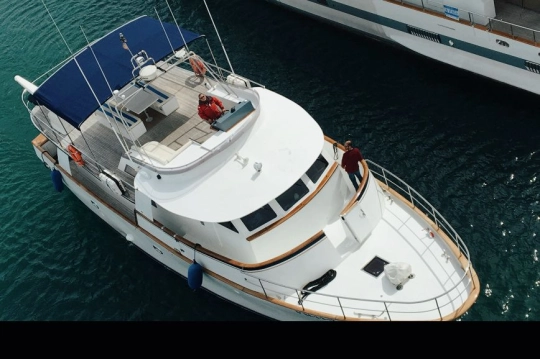

FLY BRIDGE

• Gran flybridge cubierta de teka maciza, sobre panel contra placado
• Escalera de Inoxidable de acceso desde puente al flybridge con escalones recubiertos en madera maciza cerezo.
• Flybridge rodeado por visera de policarbonato tintado con soportes inoxidables.
• Puente de antenas inoxidable para luces de navegación, radar y antenas
• Consola de pilotaje a babor con cuadro de instrumentación que contiene:
  • Mandos electrónicos de motores tipo ZF
  • Cuadros analógicos motores
  • Mando molinete eléctrico
  • Timón
  • Compás de navegación
  • Dirección hidráulica
  • Claxon de niebla
  • Pantalla multifunción Raymarine E-80
  • Mando faro pirata
• Repetidor VHF
• Repetidor radio/CD
• Relojes de viento
• Mesa de madera pintada con resinas, altura regulable con soportes aluminio, posibilidad de hacer mesa o solárium según uso y butacas con colchoneta.

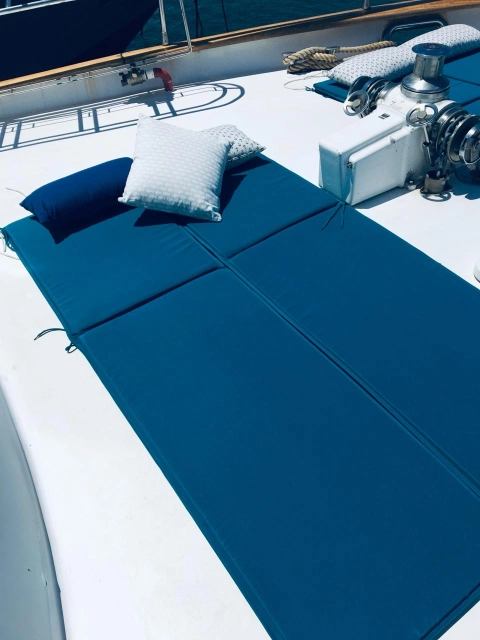

• Sofá solárium
• Tapicería marina estanca.
• Punto de baldeo/ducha.
• 4 Fundas intemperie para cuadro instrumentos, sofá, zona solárium y zona de acceso.
• Altavoces exteriores y toma de corriente estanca.
• Nevera integrada en asiento.
• Proyector de cubierta.
• Cámara de visión de proa

INTERIORES

• Carpintería: Contra placado marino chapado en cerezo. Suelos estratificados y barnizados en teka.

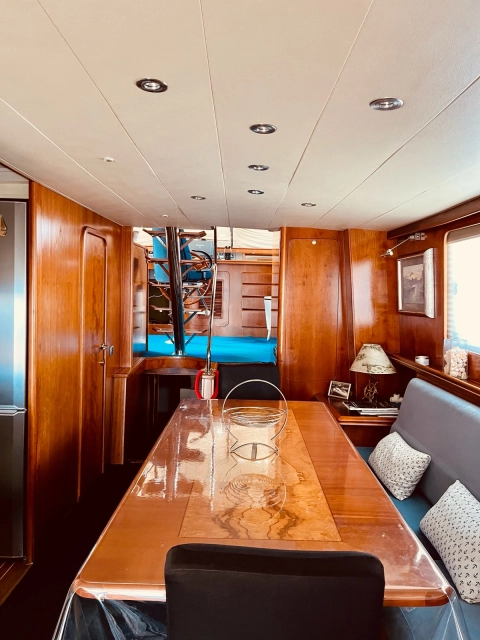

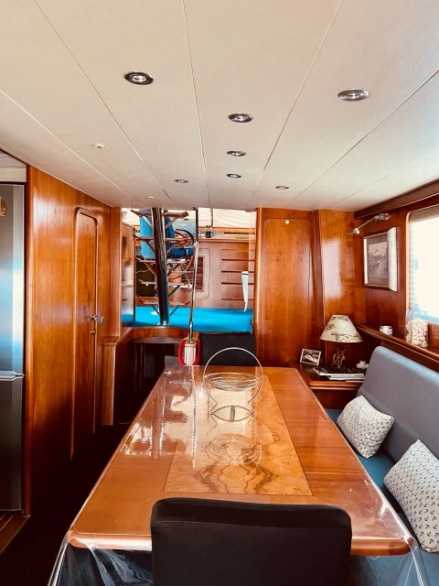

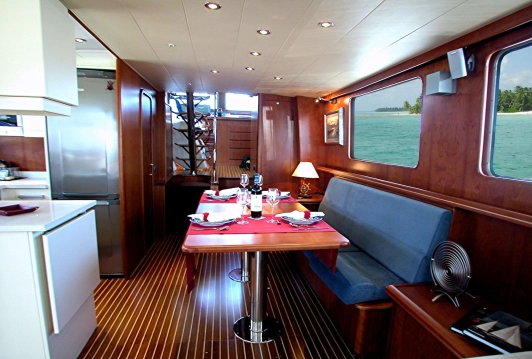

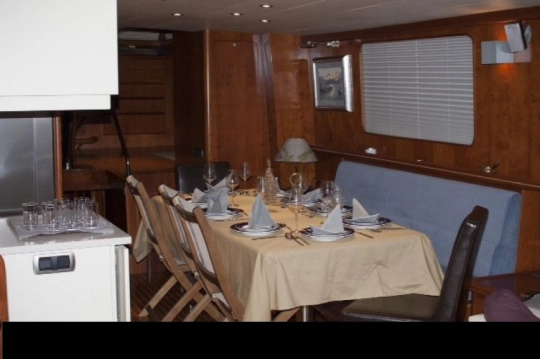

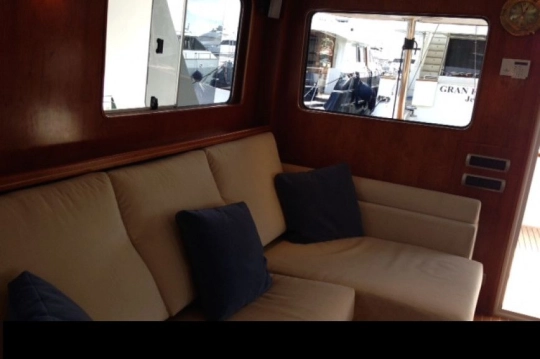

SALÓN

• Techos planta superior e inferior tapizados en lámina lavable con espuma 4 mm.
• Aislamiento en paredes y techos con paneles de poliuretano.
• Sofá cama Chaise-longe y sofá para mesa con huecos para estiba en estribor frente a cocina Diversos muebles y espacios compartimentados.
• Gran mesa de salón deslizable chapada en madera raíz regulable en altura.
• Mueble para TV y mueble para congelador.
• Escaleras de acceso a piso inferior y a fray inoxidable con madera maciza cerezo.

COCINA (BABOR)

• Cocina a lo largo
• Plano de trabajo
• Gran fregadero de un seno Inoxidable con grifo extensible/flexible
• Horno Inoxidable
• Microondas Inox.
• Frigorífico Combi Electrolux
• Lavavajillas Bosch
• Campana Pardo con abertura frontal.
• Alimentación de electrodomésticos 220 V.
• Cajones varios para cubiertos
• Estibas
• Basurero

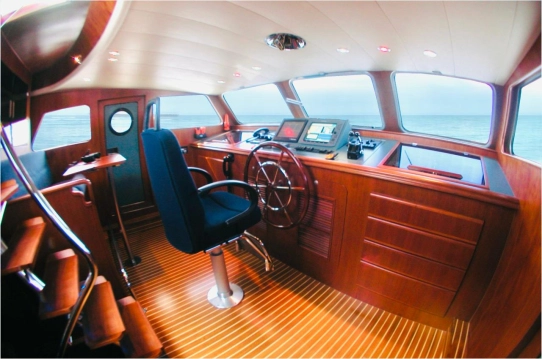

PUENTE

• Puertas laterales con acceso al exterior.
• Panel conexiones eléctricas general.
• Parabrisas de vidrio tintados 3 Limpiaparabrisas eléctricos con puntos de agua.
• Vidrios laterales corredizos de vidrio Cuadro de puente.
• Pantalla Multifunción Albatros para controles de motores, depósitos agua dulce, combustible, aguas grises y negras
• Cuadrantes motores:
  • Cuenta vueltas
  • Alarmas
  • Indicador de temperatura motor
• Pantalla multifunción Raymarine E-120 para Radar
• GPS
• Plotter
• Sonda
• 4 cámaras
• Mando molinete eléctrico
• Luces de navegación
• Limpiavidrios eléctricos y bocina de niebla
• Punto de 12v y toma corriente 220v
• Comandos electrónicos de motores tipo ZF Timón
• Compás de navegación con bolas de compensación Suunto D-135 K/S.
• Luz pirata manual en techo Butaca de pilotaje articulada y Sofá dos plazas en puente con mesa articulada y reposapiés.
• Diversos muebles en puente con accesos, estiba, cajones y huecos.
• Tirador de emergencia sala de maquinas.
• Cuadro accionamiento generador.

ASEO CORTESIA (Babor)

• WC marino Vetus modelo WCS2 Pila cerámica sobre base de Silestone.
• Grifería de inoxidable
• Espejo
• Armario en cerezo con repisas
• Estibas
• Aspirador de olores eléctrico temporizado

ASEO ARMADOR (Babor)

• WC eléctrico Vetus modelo WCS2
• Seno porcelanito
• Base de mármol
• Grifería de inoxidable.
• Espejo
• Armario en dengue oscuro con cajones y Estibas
• Ducha separada con mampara Duscholux revestimiento de gresite impermeabilizado, grifería inoxidable con válvula termostática mueble inoxidable.
• Ojo de buey con tapa inoxidable.

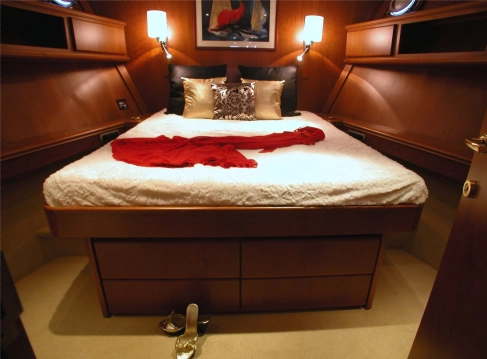

CAMAROTE ARMADOR (Proa)

• Cama doble con colchón látex anti humedad
• 2 armarios roperos con guarda zapatos con luz interior
• 2 Tocadores con puntos de luz de lectura.
• Cajones para guardar debajo de la cama
• Escotilla cubierta que se abre con acceso Lewmar para evacuación de emergencia con escalera oculta integrada en techo
• 2 Ojos de buey con tapa inoxidable
• Espejo articulado con aumento en estribor mueble.
• Moqueta hidrófuga.

CAMAROTE PROA-BABOR (2 plazas)

• Litera doble (2mx0,75m)
• Colchones látex anti humedad
• Armario ropero
• Estibas.
• Ojo de buey.
• Televisión TDT y acceso a multimedia de salón, cámaras exteriores y a conexión de pantalla de puente (GPS, radar, etc.).
• 2 puntos de luz de lectura
• Estibas
• Moqueta hidrófuga

CAMAROTE PROA-ESTRIBOR (2 plazas)

• Litera doble (2mx0,8m)
• Colchones látex anti humedad
• Armario ropero
• Estibas.
• Ojo de buey.
• Televisión TDT y acceso a multimedia de salón, cámaras exteriores y a conexión de pantalla de puente (GPS, radar, etc.)
• 2 puntos de luz de lectura
• Estibas
• Moqueta hidrófuga

ASEO CAMAROTES PROA (ESTRIBOR)

• WC eléctrico
• Vetus modelo WCS2
• Seno porcelánico
• Base de mármol
• Grifería de inoxidable
• Espejo
• Armario en Inoxidable y repisa de toallas
• Ducha separada con mampara Duscholux revestimiento de gresite impermeabilizado, grifería inoxidable con válvula termostática mueble inoxidable.
• Ojo de buey con tapa inoxidable

CAMAROTE SUITE POPA-ESTRIBOR (2 plazas)

• Cama Doble (2mx1.75m)
• Colchón látex anti humedad
• Armario ropero
• Estibas
• Ojo de buey
• Televisión TDT y acceso a multimedia de salón, cámaras exteriores y a conexión de pantalla de puente (GPS, radar, etc.)
• 2 puntos de luz de lectura
• Estibas
• Moqueta hidrófuga
• Aseo
• WC eléctrico Vetus modelo WCS2
• Seno porcelánico
• Base de mármol
• Grifería de inoxidable
• Espejo
• Armario en Cerezo con cajones y Estibas
• Ducha separada con mampara Duscholux revestimiento de gresite impermeabilizado, grifería inoxidable con válvula termostática mueble inoxidable
• Ojo de buey con tapa inoxidable

CAMAROTE POPA- BABOR AUXILIAR/TRIPULACION (2 plazas)

• Litera doble (2mx1.75 m)
• Colchones látex anti humedad
• Armario ropero
• Estibas
• Ojo de buey
• Televisión TDT y acceso a multimedia de salón, cámaras exteriores y a conexión de pantalla de puente (GPS, radar, etc.)
• 2 puntos de luz de lectura
• Estibas
• Moqueta hidrófuga
• Butaca una plaza
• Acceso a lubricante de ejes

ASEO-DUCHA AUXILIAR POPA

• WC eléctrico Vetus modelo WCS2
• Seno porcelánico
• Base de mármol
• Grifería de inoxidable
• Espejo
• Armario en Cerezo y base de pica mármol
• Ducha tipo sumidero con revestimiento vinílico impermeabilizado, grifería inoxidable con válvula termostática.
• Aspirador de olores eléctrico temporizado

MOTORIZACIÓN/AUTOMATISMOS/SISTEMAS

• Propulsión eje de la hélice
• Doble motorización SOLE DIESEL SFN 210 CV con inversores TM 200 3,6:1
• Helice Radice 35x28
• Motor para Filtro de carburante con decantador de suciedad
• Cámara de visión sala de motores
• 2 Filtros de agua de mar
• Sala de máquina con aislamiento doble. (Espuma de poliuretano y paneles insonorizantes Vetus tipo SDP de alta densidad)
• Tomas de aire para refrigeración de la sala de motores sobre flybridge con ventiladores eléctricos doble sentido extractor y ventilador
• Extintor de incendios con tirador de seguridad exterior
• Depósitos laterales combustible con capacidad de 5.000 L. Cada uno con Bypass entre depósitos.
• DIRECCION:
  • 2 Palas del timón con sistema de Dirección hidráulica Vetus

INVENTARIO INSTALACIONES, ELECTRODOMESTICOS Y ELECTRONICA CIRCUITO ELÉCTRICO

• Cuadro eléctrico principal de 24 V y 220 V
• Dos Tomas de puerto para 220 V
• Un grupo de baterías 24 V 800 A Para servicios 24 V
• Un grupo de 24 V 225 A Para arranque
• Un grupo de 24 V 100 A Para emergencia
• Un grupo de 12 V 225 A para servicios 12 V
• Un grupo de 12 V 225 A para generador
• 4 cargadores de baterías

SISTEMA DE AGUA POTABLE/GRIS/NEGRAS

• 4 Bombas de sentinas eléctricas automáticas
• Grupo de agua para presurización Del circuito de agua fría
• 2 Calentadores de agua de 55 + 55 L
• 2 Tapones de llenado del Depósito de agua Inoxidable
• 2 Tapones de Depósitos de Gasoil
• Instalación tuberías general de sistema incendio/achique con salidas en proa y popa tipo “Barcelona”

EQUIPAMIENTO

• PANTALLA MULTIFUNCION RAYMARINE E80 FLYBRIDGE
• PANTALLA MULTIFUNCION RAYMARINE E120 PUENTE
• NAVEGADOR GPS RAYMARINE
• BLU ICOM IC-M801 GMDSS
• VHF SAILOR RT5022
• VHF PORTATIL GMDSS JOTRON TRON TR20
• NAVTEX FURUNO NX-300
• PILOTO AUTOMATICO RAYMARINE
• RADAR RAYMARINE RD 218
• SONDA RAYMARINE DSM300
• RADIOBALIZA SAILOR SGE406-II AUTO GPS
• RESPONDEDOR RADAR JOTRON TRON SART20
• 2 X BALSA SALVAVIDAS SOLAS 6P ZODIAC
• 5 CLIMATIZADORES Y AIRE ACONDICIONADO MARINE AIR SYSTEM
• 4 BOMBAS ACHIQUE RHEINSTROM M50E
• COMPAS BITACORA BOLAS SUUNTO D-135 / K/S
• COMPAS BITACORA FLY
• FARO PIRATA VETUS ZN 215 ALCANCE 664 M. 250 W. MANUAL
• FARO PIRATA JABSCO 135 SL AUTOMATICO
• GENERADOR ELÉCTRICO 12 KW. MASE IS12
• BATERÍA GENERADOR GRUPO VARTA N6w 12V. 225A.
• CARGADOR BATERIAS SERVICIOS,MASTERVOL 24V 100 A.
• CARGADOR SECUNDARIO MASS 100A
• MANDOS ELECTRONICOS MOTORES ZF
• BATERIAS SERVICIO, GRUPO MASTERVOL GEL 24V. 800 A.
• BATERIAS ARRANQUE MOTORES GRUPO VARTA N6w 24V. 225A.
• BATERIA EMERGENCIA GRUPO MASTERVOL AGM 24V. 100 A.
• BOMBA BIDIRECCIONAL DE INCENDIO/ACHIQUE 2CV 220V
• BOMBA AGUA POTABLE ECOINOX 2 55 L/m. 3.5 Bar.
• BOMBA AGUAS NEGRAS TANKWATCH 24V.
• 2 CALENTADORES AGUA POTABLE INOX VETUS
• DEPOSITO AGUAS NEGRAS HTS 40 DE 151L.
• DEPOSITO AGUAS GRISES VETUS GWDS.
• 2 CAMARAS OBSERVACIÓN PRENSAESTOPAS VISIÓN DE SENTINAS.
• SISTEMA BOMBA CON FILTRO DEPURADOR GASOIL PTU 15/25 DE 60L/H
• 2 VENTILADORES SALA MOTORES MODELO ELL 250 30 M3/1’
• MOLINETE LOFRANS TITAN B1 DE 2 KW.
• ANCLA TIPO DANFORTH 40 Kg.
• CADENA 100 M. CALIBRADA DE 12 MM
• INSTALACION TUBERÍAS GENERAL DE SISTEMA INCENDIO/ACHIQUE CON SALIDAS EN PROA Y POPA
• PLACA DE COCCIÓN VITROCERÁMICA BOSCH
• HORNO BOSCH OPCIÓN VAPOR
• MICROONDAS-GRILLBOSCH
• LAVAVAJILLAS 45 CM.SIEMENS
• NEVERA SALÓN ELECTROLUX
• NEVERA FLYBRIDGE C47 DE 47 LITROS
• NEVERA CONGELADOR SALÓN
• LAVADORA
• SECADORA
• TV PLANA PHILIPS SALON
• 4 TV PANTALLA PLANA SAMSUNG CAMAROTES
• TV PANTALLA PLANA SAMSUNG CAMAROTE PAL.
• 4 DEPOSITOS VETUS AGUA DULCE DE 390L.
• HOME CINEMA + LECTOR DVD SALÓN
• 8 DEFENSAS AMARRE
• 8 PROTECTORES PARA DEFENSAS DE REGALA.
• 6 CABOS DE AMARRE
• 2 AMARRAS POPA CON MUELLES INOXIDABLES.
• EQUIPAMIENTO VARIOS CATEGORÍA CLASE 1
• BOTIQUIN CATEGORÍA CLASE 1
• MALETA DE BENGALAS CLASE 1
• 12 CHALECOS SALVAVIDAS CLASE 1

CONSTRUCCION

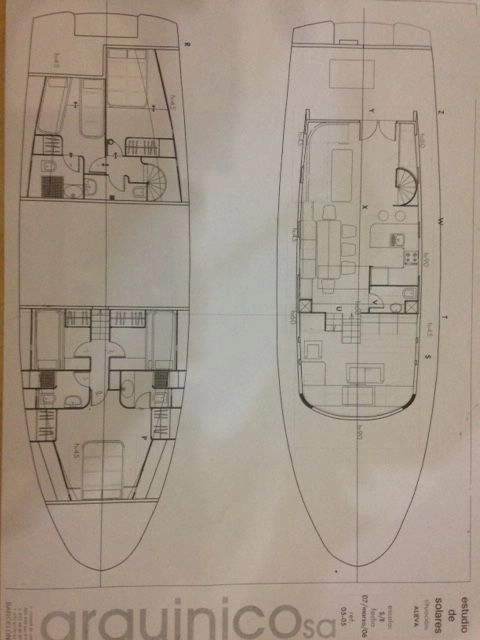

• Arquitecto... Joubert- Nivelt La Rochelle Francia.
• Instalaciones TEN,sa. Port Ginesta. Castelldefels. Barcelona.
• Carpinteria e interiores. Luxwood. Arenys Mar. Barcelona
• Instalación de cocina. El Corte Ingles. Can Drago Barcelona
• Pintura. Ortega Excelence. Port Fórum. Barcelona
• Especialistas Hierro e Inox. Intuycal. Port Badalona. Barcelona
• Instalaciones Motor y Montaje Inicial. Marina Barcelona 92
• Legalización y proyectos. Proname. Barcelona
• Homologación y Seguimiento Construcción CE. Eurocontrol. Madrid
• Coordinador y Management Proyecto. Alberto Vargas. Barcelona.
